大堂仅挂一种石材(意大利洞石)的墙面内装工程技术

2020-05-15 11:05 浏览:29404 评论:0 发布:139石材网
核心摘要:大堂干挂石材墙面新保利大厦大堂西侧的石材墙面总长度近50米、高8.1米,上面安排有进入电梯厅及一层商业区的入口。墙面的装饰仅用了意大利洞石一种材料,为了整体墙面的装饰效果,同时也为了与外立面的石材分格风格统一,设计师同样采用了大小块结合的分格方式,而且采用空缝体系,即所有石材块料间空8mm的缝,不做填充。这

大堂干挂石材墙面

新保利大厦大堂用意大利进口洞石装饰墙面应用

新保利大厦大堂西侧的石材墙面总长度近50米、高8.1米,上面安排有进入电梯厅及一层商业区的入口。



新保利大厦大堂用意大利进口洞石装饰墙面应用









墙面的装饰仅用了意大利洞石一种材料,为了整体墙面的装饰效果,同时也为了与外立面的石材分格风格统一,设计师同样采用了大小块结合的分格方式,而且采用空缝体系,即所有石材块料间空8mm的缝,不做填充。


新保利大厦大堂用意大利进口洞石装饰墙面应用


这种看上去很漂亮很随意的分格,实际上是非常有规律的,如图所示一个分格单元,它是在统一的模数体系控制下进行分格的,这里的模数是1500mm,可以看到在这个模式的控制下,墙面的石材块料加工尺寸需要精确到毫米,同时安装也要精确到毫米,否则几十米的墙面累计偏差会非常大。


新保利大厦大堂用意大利进口洞石装饰墙面应用

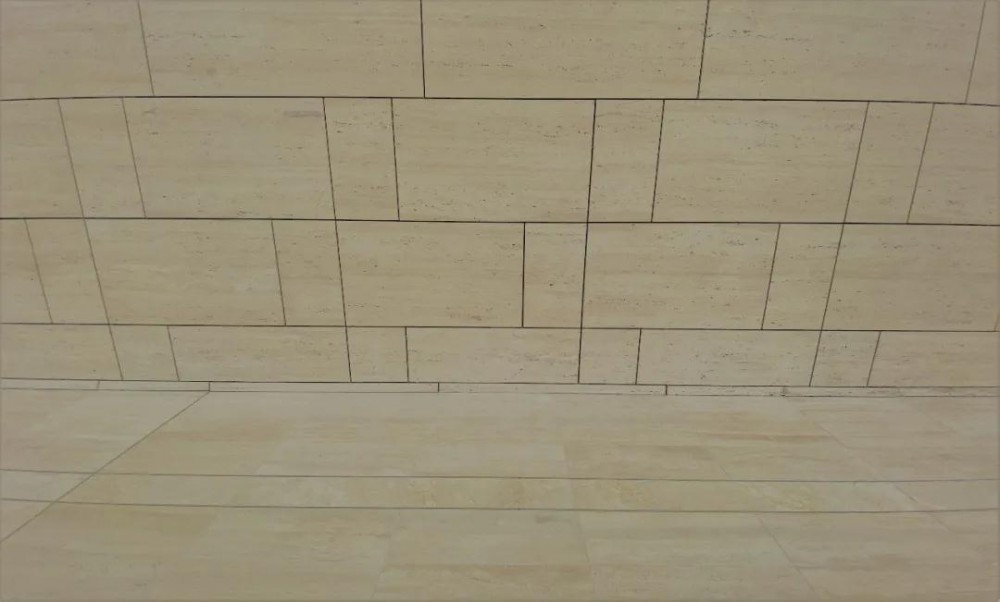

正是因为有了这样的基准模数,同时地面分格也同样是这个模数,从而才能实现地面石材与墙面石材对缝(如图),墙面缝宽是8mm,地面缝宽是3mm,按设计要求这两个缝的中线要重合……这样的精度要求在做这个项目之前是根本做不到的,可以说是这个项目彻底颠覆了我们之前对建筑精度的认知,原来建筑行里经常会说“齐不齐一把泥”,偏差一点是太正常不过的事儿了,但这个项目不同,我们必须将加工偏差控制在±0.5mm之内,才能实现这样高标准的模数要求及对缝要求,这是对石材厂家的加工能力以及现场的深化设计能力、安装精度、放线精度、管控能力等的综合考验。


新保利大厦大堂用意大利进口洞石装饰墙面应用


另外在技术方面,这里石材墙面的整体高度达8.1米,而且中间没有结构拉接点。像这样情况的石材干挂墙面,已经超出常规做法范围里了,因此一定不能采用常规的经验做法施工,必须要进行详细的挂装结构设计及强度核算。

新保利大厦大堂用意大利进口洞石装饰墙面应用



钢结构的截面如果选择不对,要么造成钢材的浪费、重量加大,要么造成钢性不够,影响到墙面的平整度甚至安全性。


在本项目中我们做了如下工作:

新保利大厦大堂用意大利进口洞石装饰墙面应用



通过上述的设计及计算,可以得出大堂干挂石材墙面的钢结构选材适当、结构合理、安全可靠。

新保利大厦大堂用意大利进口洞石装饰墙面应用

综上两方面的描述,这个石材墙面的施工难度是很大的,最终在各方的努力和配合之下,我们很好的完成了这项工作。十几年过去了,现在看上去依然完好如新。



新保利大厦大堂用意大利进口洞石装饰墙面应用

所附照片拍摄于2020年5月1日


来源: 创建社
