墙面干挂中的石材板材开槽规范

外墙干挂中的石材板材开槽规范

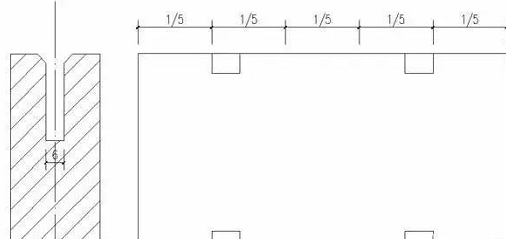

1、短槽位置的设计短槽的宽度宜设计为6-7mm，短槽开口的槽口应设计成45度角，短槽所开槽的深度应满足所选用的金属关键的插入深度规格要求。为了满足充分安装金属挂件的要求，一般短槽的深度要比金属挂件的理论深度再深3-5mm，满足金属挂件的配套安装需求。

石材短槽的设计除了和板块的厚度位置有关系外，还应该注意短槽与石材边的距离，一般短槽的外侧与石材板块边缘的距离不小于3倍的石材厚度且不应小于85mm，也不应大于180mm。（施工中还有一种特殊情况，假如板材是横向的且宽度大于600mm时，短槽的外侧距离板材边缘应在1/5处比较适宜）

2、背栓式石材安装孔的设计要设计好背栓在石材上的打孔位置，首先要确定所选用的背栓的直径、打孔要求、打孔深度，而且满足背栓的安装技术要求，由于石材在加工后厚度会有一定的偏差，因此一般状态下石材的打孔德开始设置深度要比背栓的插入理论深度再加深3-5mm，以满足背栓的实际安装需要。

关于在石材板块背部的打孔位置与板块边缘的距离同短槽开槽位置应保持一致。
