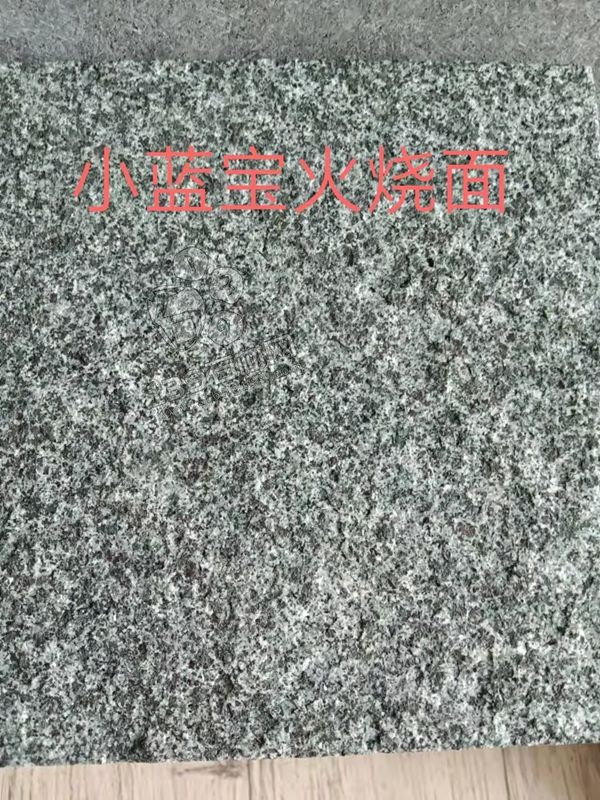

福建小蓝宝火烧面

小蓝宝火烧面福建屏南小蓝宝火烧面作为花岗岩家族的高端品类，凭借其独特的矿物成分、精湛的加工工艺及多元的应用场景，在建筑与景观领域展现出不可替代的价值。以下从材料特性、工艺解析、应用场景及市场趋势等维度展开深度剖析： 一、材料特性与物理性能 1. 矿源与成分 小蓝宝（国家编码 G653）属于花岗岩中的稀有品种，主要产自福建宁德屏南县路下乡发竹坑村。其矿物组成以石英（25%-30%）、长石（50%-60%）为主，含少量云母及蓝晶点（即 “蓝星光”），这种成分赋予石材高密度（2.73-2.8g/cm³）、高硬度（莫氏 6.5-7 级）及优异的耐候性。与普通芝麻黑相比，小蓝宝的石英含量更高，热稳定性更强，可在 - 30℃至 80℃的极端温差下保持结构稳定。 2. 物理性能参数 抗压强度：215.6MPa（远超国家标准≥131MPa） 抗弯强度：干态 26.3MPa，水饱和态 20.9MPa 吸水率：0.17%-0.35%（低于行业平均 0.4%） 耐磨系数：41.5mm³（磨耗量≤25mm³ 为优等品） 防滑性能：湿态摩擦系数 0.65-0.72（达到 R12 级防滑标准） 3. 环保与安全性 小蓝宝放射性核素比活度符合国家 A 类标准（内照射指数 IRa=0.07，外照射指数 Ir=0.26），可安全应用于室内外各类场景。加工过程中采用封闭式水循环系统，废水循环利用率达 95%，固废通过破碎筛分制成再生骨料，用于路基填充或透水砖生产。 二、火烧面加工工艺解析 1. 核心工艺流程 选材与切割：优选矿脉核心区域的 A 级荒料，采用金刚石圆盘锯切割成 20-50mm 厚的毛板，尺寸精度控制在 ±1mm 内。 粗磨与细磨：通过多段研磨工艺将表面平整度提升至≤3mm/2m，为后续火烧处理奠定基础。 高温灼烧：使用丙烷喷枪以 1200℃高温瞬间喷射石材表面，使石英晶体爆裂形成 0.5-2mm 的凹凸纹理。部分厂家采用 “二次火烧法”，即在*次灼烧后静置 24 小时，待热应力充分释放后进行二次处理，可使纹理均匀度提升 30%，避免局部剥落。 冷却与清洗：采用自然冷却结合高压水枪冲洗，清除表面浮尘及碎屑，确保纹理通透无堵塞。 质检与分级：依据表面清洁度、色差、白线及黑疤等指标分为四个等级（一级至四级），一级板无色差、无扫花，主要用于高端项目；三级板允许少量细白线，适用于市政工程。 2. 工艺优势与技术创新 防滑性能强化：火烧形成的立体纹理可有效破坏水膜，湿态防滑系数比光面石材提升 80%，显著降低雨天跌倒风险。 耐久性提升：高温处理使石材表面形成致密氧化层，抗污性增强，日常维护仅需清水冲洗，养护成本比荔枝面低 40%。 环保工艺升级：部分企业引入激光雕刻替代传统火焰灼烧，减少 30% 能耗及碳排放；纳米渗透防护剂的应用使抗污性提升 50%，使用寿命延长至 30 年以上。 三、应用场景与设计案例 1. 市政工程与公共空间 人行道与广场铺装：3cm 厚小蓝宝火烧板常用于城市主干道，如福州某市政工程采用一级板铺设人行道，其抗压强度（215.6MPa）可承受 20 吨载重车辆长期碾压，十年零破损。 盲道与无障碍设施：表面颗粒感提供清晰触觉反馈，符合 GB/T 20501.1-2018 标准，厦门某地铁站盲道系统采用三级板，防滑系数达 0.68，兼顾功能性与经济性。 桥梁与护坡：5cm 厚火烧板用于桥台铺装，其低吸水率（0.17%）可抵御长期雨水侵蚀，宁德某跨海大桥引桥工程应用后，经五年监测无渗水及冻胀开裂现象。 2. 园林景观与文旅项目 庭院与水景设计：2cm 厚火烧板搭配汀步石，在泉州某民宿庭院中模拟自然溪涧，表面凹凸纹理与青苔共生，形成 “石上流水” 的禅意景观。 文化地标与古镇改造：屏南本地文旅项目采用三级板铺装古道，其天然色差与夯土墙、木质廊亭呼应，重现明清商道风貌，获 “福建省文旅创新材料奖”。 生态挡土墙：6cm 厚火烧板错缝砌筑挡土墙，凹凸表面增加植物附着力，福州某山体公园项目中，挡土墙绿化率达 70%，实现工程与生态的融合。 3. 商业与高端住宅 商业综合体外立面：4cm 厚火烧板干挂于上海某购物中心，深灰色调与玻璃幕墙形成工业美学对比，经三年日照测试，颜色明度变化仅 3%，抗褪色性能优于普通花岗岩。 高端住宅地面：2.5cm 厚一级板用于别墅庭院，搭配同色系光面石材拼花，在苏州某豪宅项目中，火烧面的粗犷质感与光面的精致形成视觉层次，提升空间品质。 车库坡道：5cm 厚火烧板嵌入金刚砂颗粒，杭州某高端小区车库坡道应用后，防滑系数达 0.72，较传统环氧地坪使用寿命延长 5 倍。
