旋转楼梯是异型石材产品中加工难度最大的一种,它以精妙的结构造型倍受推崇,又以繁琐复杂的施工工艺让人止步,这种矛盾的存在,稍有不慎,就会弄巧成拙。


很多旋转楼梯在实际安装过程中,螺旋扭 曲时接合不上,最主要的原因有可能是设计图纸的尺寸有错,或者是加工尺寸出现误差。所以,一个优质的旋转楼梯,风格统一的优质材料、科学准确的设计方案、过硬的加工技术和专业的施工团队这几个关键要点,缺一不可。


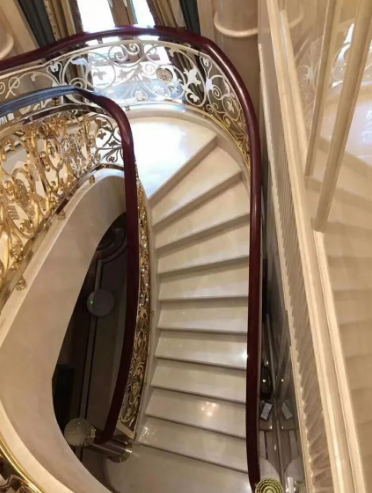

大理石旋转楼梯



旋转楼梯的加工难度如此之大,安装要求如此之高,很多企业都无能为力。



据统计,现在国内设计的石材旋转楼梯中,有70%的旋转楼梯都是大型石材集团承接,大型石材商家异型产品加工能力堪称业内的技术厂家,积累了丰富的选择楼梯制作经验,为许多大型工程项目制作出令人赞叹的高难度旋转楼梯,是国内石材旋转楼梯生产的不二选择。

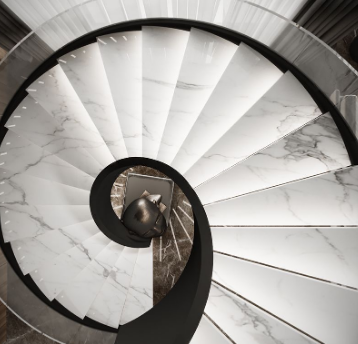

大理石旋转楼梯



其实,只要根据实际情况,找准思路对症下药,装饰艺术与施工工艺兼顾,做到融会贯通,矛盾也就迎刃而解了。



旋转楼梯,作为一种经典艺术形式,以别具匠心的构思、赏心悦目的造型,巧妙连结建筑错层构造, 增加了酒店、会所空间的灵动性。


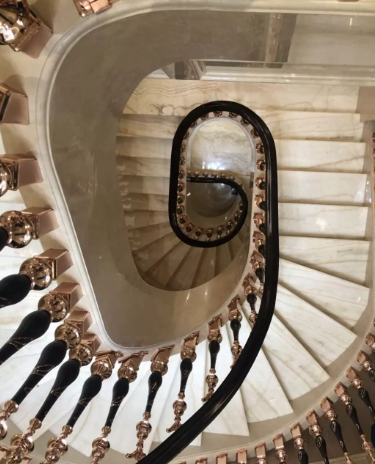

大理石旋转楼梯



同时,旋转楼梯工艺繁琐,造型复杂,稍有施工差池,就会弄巧成拙, 形不成室内建筑装饰的“亮点”。



旋转楼梯大多从大堂底层,延伸至二层平台,使原本两个独立区域有浑然一体,大气中略带婉约,宏伟中彰显柔和,成为大堂区域最明亮的视觉焦点。


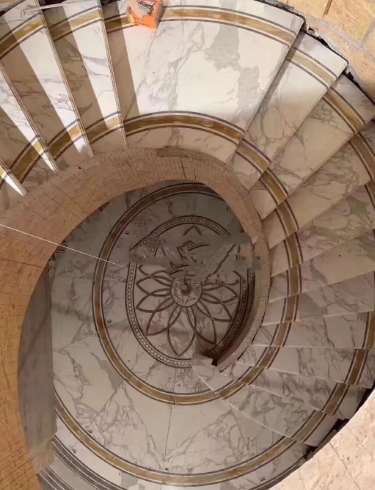

大理石旋转楼梯


那么旋转楼梯的工艺控制要点是什么呢?




现场放线最为关键



同所有的楼梯一样,旋转楼梯主要由踏步、平台和护拦扶手三部分组成,只不过相对于普通楼梯,旋转 楼梯造型呈螺旋状上升,踏步呈放射状打开,扶手亦是根据整体造型呈圆滑曲线状,因此放线成为施工前期阶段最关键的工序控制点。



实际放线时,以设计尺寸为准,将整个楼梯造型形成一个整体,包括石材踢脚、石材踏步、旋转石盖板 、旋转石护边、旋转石腰线、蚀刻玻璃围栏、大理石扶手、等单项内容统一数据,同时在专业化的工厂加工,提高了效率,使每个部件即精准又精美。



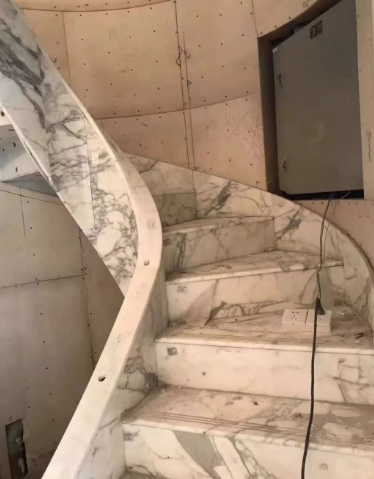

大理石旋转楼梯




专业技术决定装饰成败



旋转楼梯的设计制做施工流程的老式土法与新式精准做法相差巨大,若要做到精准精美豪华,必须选择专业加工制做安装队伍,力求将大理石旋转楼梯做得更加完美,形成大厅亮点,起到画龙点睛的作用, 提升装修的整体价值。环球石材集团以专业技术著称,堪称国内石材行业的领跑者,很多著名的工程项目中,都成功地制作出一个个让人叹为观止的旋转楼梯。


大理石旋转楼梯


大理石旋转楼梯测量方式



旋梯技术:



把旋转楼梯想象是一个物体,我们在物体中测量需要自己的一个点位置,在三维空间得到三个数据(X轴、Y轴和Z轴)。



如果从平面二维能快速变换为三维空间的思维,那就是技术的提升并有着深厚的功底了。



直梯和旋梯都是有相似之处及共同点,那就是他们都是立体空间结构,存在着三维的空间数据。



旋梯难点:



旋转楼梯的难就难在有护手基座,它的螺旋弧是一段螺旋上升的弧线,可以说是完美美学弧线;螺旋上升线如果给了宽度,那就是我们俗称的扭曲盖板和扭曲立面内外侧板了。



扭曲板在cad下单的时候有着高技术的含量,有朋友说:如果会测量和下单旋转楼梯的技术,那就是石材测量最高的含金量技术了,从此成为一位石材大师。



大理石旋转楼梯



下面以一个正圆圆形的旋转案例来聊聊旋梯的测量,这个旋梯结构是钢结构焊接而成的基础;这样的基础都是比较规范的,比较容易测量。

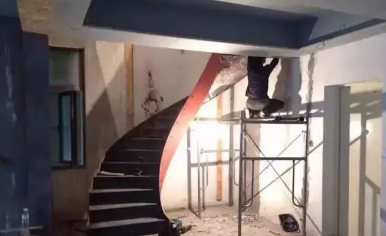

(下图)现场钢架图片为测量设计群网友提供,本案例根据图片来讲解测量的方法。



大理石旋转楼梯



一、分析现场楼梯和解决思路:



1、旋转楼梯为钢结构烧焊而成,尺寸和正圆比较规范。



2、踏步四周有三面水泥基础墙体,可利用墙面作为十字基准线。



3、踏步两边已经用钢板抬高比踏步面板的高度,踏步面板定点难处大,利用垂直线来定每步的踏步角点。



4、旋转楼梯的高度和直梯同一原理,在基建钢结构或者水泥基础上,每个踏步的高度都是均分的,那就是说从一楼到二楼的总高的平均数就是每步的高度数据。



二、定位基准线:



1、用红外线来测量三面墙是否是形成90°角,测量X轴和B墙是否平行,Y轴分别和AB两面墙垂直与平行。(下图)



大理石旋转楼梯



2、在现场放样的十字坐标基准线,需要在墙上或地上弹墨斗线,以后的安装需要根据测量时候的基准线来定位施工;并且和现场项目经理沟通,这基准线不能用油漆或刮腻子粉覆盖。



三、现场测量手稿:



从测量手稿看出,在外弧的每个踏步点上依次用字母A.B.C……来表示,内弧地方小不写字母,直接左边标记数据时以A′.B′.C′……记录。



十字坐标定位在踏步靠左边位置,X轴和Y轴形成90°的直角坐标,从坐标分别测量各店的平面数值并记录在左边。


大理石旋转楼梯

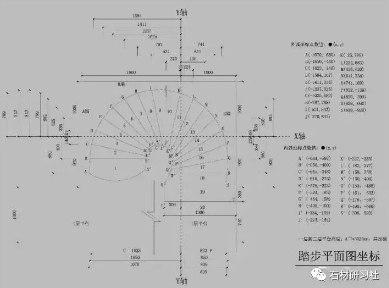

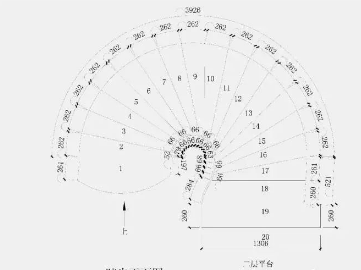

四、下图为测量手稿电脑CAD还原图:



例如数值坐标点A(-1623,-660),这两组数据都在坐标系的第三象限中,X轴到左边A点的距离标记为-1623(负数),Y轴往下到A点的距离标记为-660(负数)。简单的数据记录也让我们的高比较整洁清晰。



大理石旋转楼梯

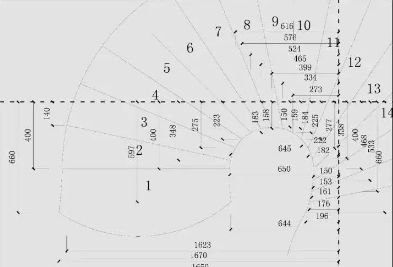

五、下图为没有标注只有坐标数据的CAD图:



需要注意的是,在测量的时候尺子的水平和垂直都要准确,得出的数据才是正确的。



有一个简单的小技巧让我们在测量当中避免不水平的数据,一头固定另一头往前后左右的摆动,得到最小的数据就是准确的尺寸,因为几何中有个定律是,垂直的距离是最短的距离。



▼结构测量完成cad图

大理石旋转楼梯

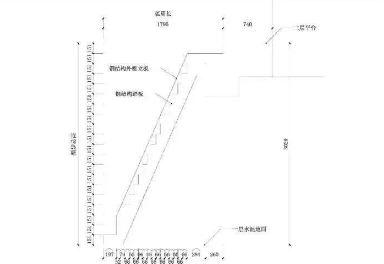

六、踏步的高度:



从上面测量草稿标明了一楼地面到二楼地面的总高为3020mm,在现场测量钢结构的每级高度都是均分,所以不用单独距离每步高度的数据。



 利用cad均分踏步总高的尺寸。(如下图)计算公式:每级高度为,总高3020/20=151mm

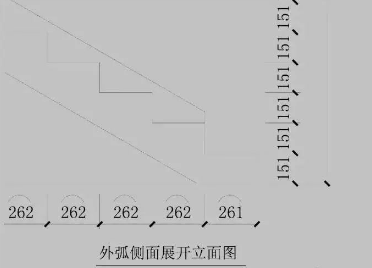

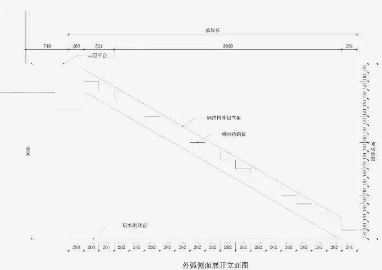

▼外弧展开立面(每级高度151)

大理石旋转楼梯



▼外弧立面放大图

大理石旋转楼梯

▼内弧展开立面

大理石旋转楼梯


七、草稿其他两总记录方法:



其实无论哪种记录图纸及手稿的方法,都是为了快速准确的表现在纸平面上,每个人都有自己的习惯记录方式。



▼直角记录法:



直角记录法,在定位点位置旁边画两个箭头,分别往XY两轴线方向,写上点到Y轴的数据和X轴的数据。(如下图)


大理石旋转楼梯



▼尺寸直接标注法:



直接尺寸标注法为点到坐标直接记录尺寸,这样的方法比较凌乱,不够整洁。



大理石旋转楼梯


结束语:其实旋转楼梯很简单的测量,难点在于深化下单,下单图需要加工师傅看得懂,读得懂才能让图纸转化为产品。

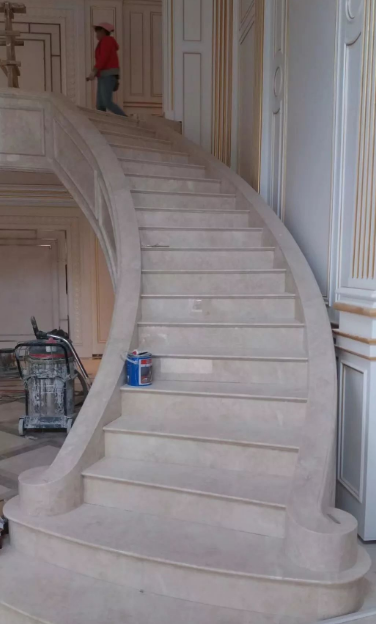

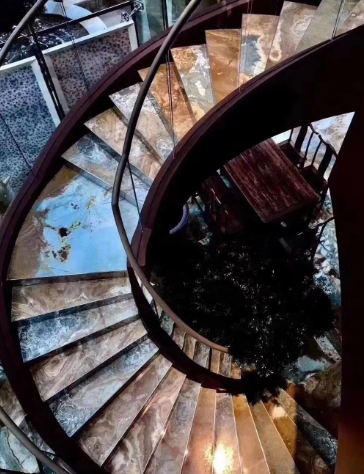

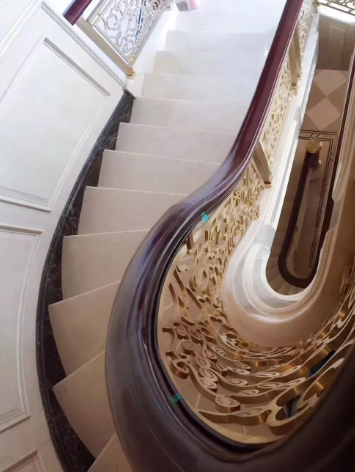

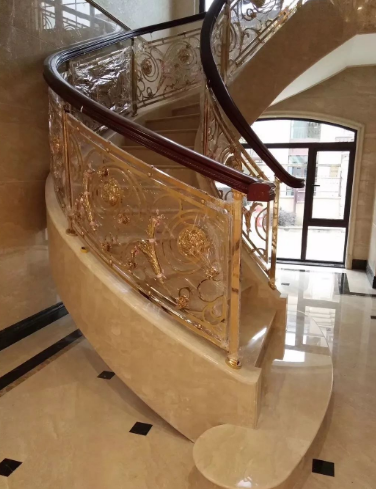

最后来欣赏下哪些旋转大理石楼梯案例
