SE干挂件的基本结构及干挂原理图

一、SE石材幕墙挂件的由来

北京爱乐贴有限公司自上世纪九十年代中期，从事石材干挂件研制以来，研发、实践、
应用、生产出了新型专利产品。该公司已利用现代化生产技术将生产成本控制到了可以为使用单位接受的水平。其结构已得到了完善，具有轻质、高强、平整度高等性能，完全能满足现代化幕墙的真正要求，现已被诸多大型石材幕墙工程采用。

二、现有石材幕墙挂件的基本结构及缺陷

现有石材幕墙挂件的基本结构为一个平板，该平板的一端设有垂直向上或向下的插板，
使用时将这种挂件固定在墙体的次龙骨上，插板端向外排列，石材装饰板上、下两边分别设置与上、下挂件的插板相配合的槽，现场通过挂件插板插入石材槽内，槽和插板之间用胶粘接，将石材固定在挂件上。这种挂件的缺陷是：一、石材同挂件只能现场连接，不仅操作不便、效率低，而且只能使用快干胶粘接，粘接强度低；二、幕墙安装后石材不可拆卸，不利于维修和保养。

三、SE干挂件的基本结构

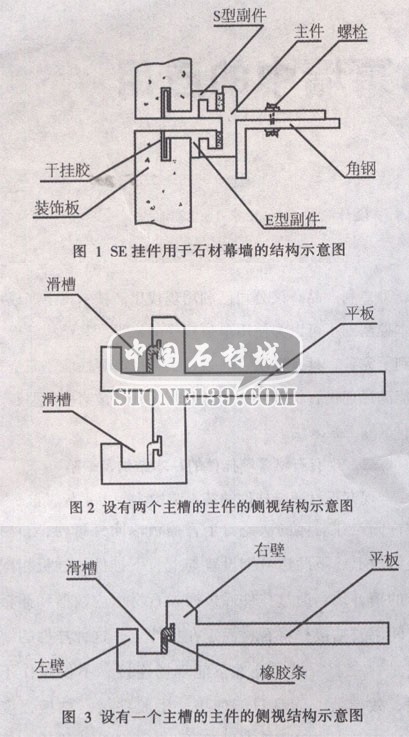

SE又称小单元组件，由一个主件和S型、E型两个副件组成。基本结构如图所示，

主件与副件在滑槽内为滑动配合，槽内设有贴在侧壁（一般在主件的右壁）上的橡胶
条，以避免主件和副件的硬性接触。

主件的平板上设有安装孔，与次龙骨上的角钢用螺栓连接。

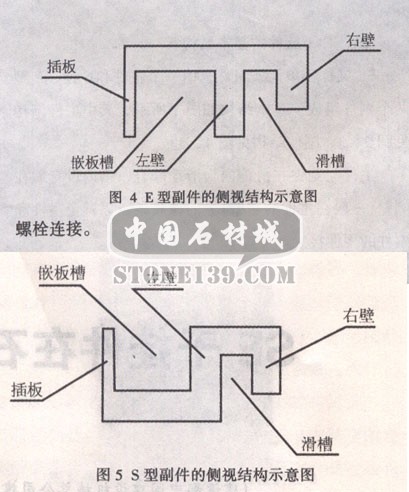

副件嵌板槽开口向上的为S型副件，嵌板槽开口向下的副件为E型副件。

主件的滑槽是一个时，安装在最上层或最下层。主件的滑槽为两个时，两滑槽应上下
排列，安装在中间各层。S型副件与主件位于上面的滑槽配合，E型副件与主件位于下面的滑槽配合。石材操作

当主件设有一个滑槽时，其平板与右壁的连接部位可以在右壁的中部，或在下部，使其底面同滑槽底面形成一个平面，也可以根据制造和使用上的便利选择其他任意部位。

当主件设有两个滑槽时，其平板与右壁的连接部位可以在右壁的中部，或与上、下滑槽的底面位于同一平面，或根据制造和使用上的便利选择其他任意部位。
